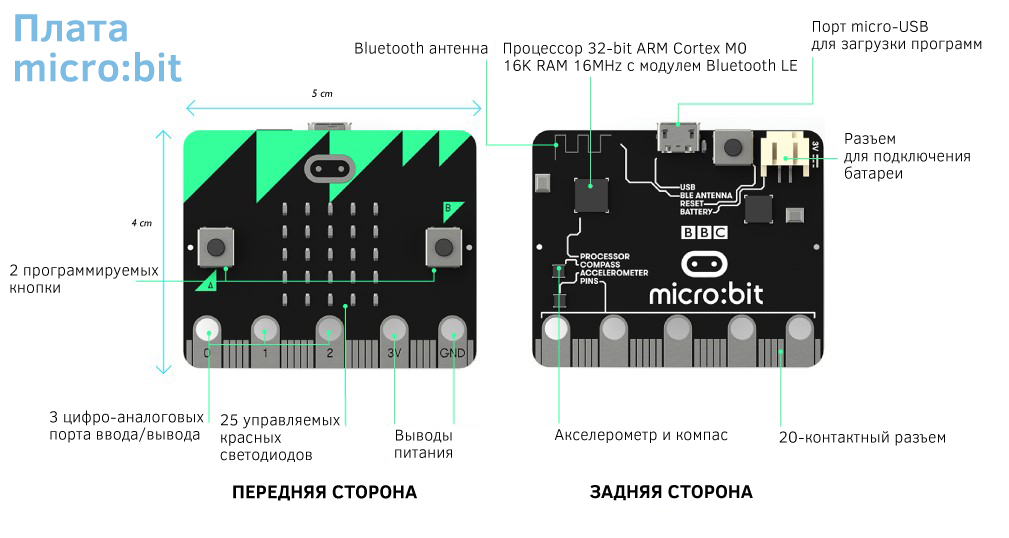

Компоненты платы Микробит microbit

Microbit - это компактный самодостаточный микрокомпьютер для обучения программированию на JavaScript и microPython. Плата разработана компанией BBC.

d604cb9d9277fa063a011

Технические параметры вы можете найти на сайте производителя.


Светодиодный экран и индикатор состояния

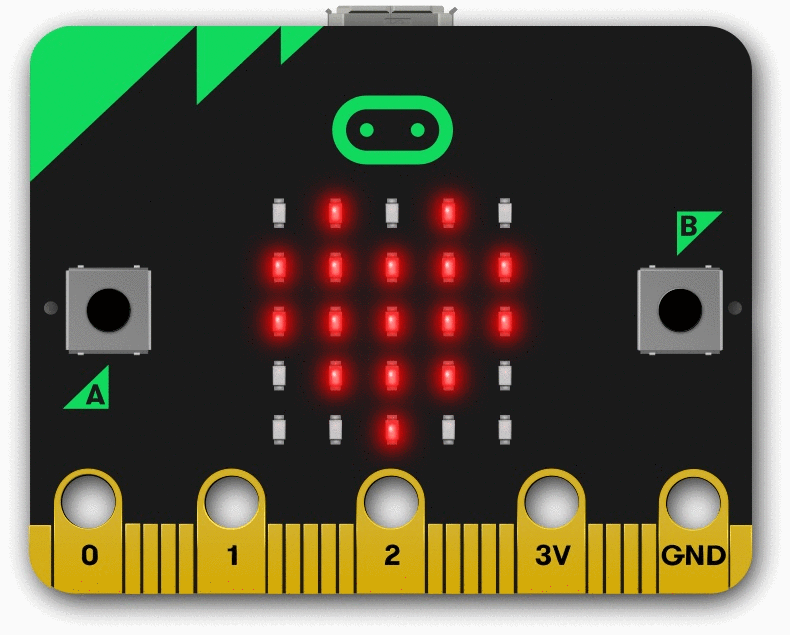

Красные огни-светодиоды образуют экран 5х5 . Их можно включить/выключить, а яркостью можно управлять.

76202722ffcaa3f29750a

Желтый индикатор на задней панели Микробит -это индикатор состояния. Он мигает желтым, когда система хочет сообщить пользователю, что произошло какое-то событие. Посмотрите, как Микробит показывает цифры, текст и отображает изображения, посмотрев это видео о светодиодах:

Создайте проект Солнце


Кнопки

Кнопки A и B являются формой ввода. Когда вы нажимаете кнопку, она замыкает электрическую цепь. Микробит может обнаружить любую из двух кнопок, которые были нажаты/отпущены, и может быть запрограммирован на эти события.

2d7da72ac6310034c77fe

Кнопка R на задней панели Микробит является системной кнопкой. У нее есть различное использование. После того, как вы загрузили и запустили свой код на свой microbit, нажмите кнопку R, чтобы перезапустить и запустить программу с самого начала.

Узнайте, как кнопки обеспечивают ввод в этом видео:

Сделай проект Смайлик


USB-соединение

Когда вы подключаете ваш microbit через USB , он должен отображаться как MICROBIT диск.

Как подключить Микробит здесь

ezgif-4-2b2701708b86

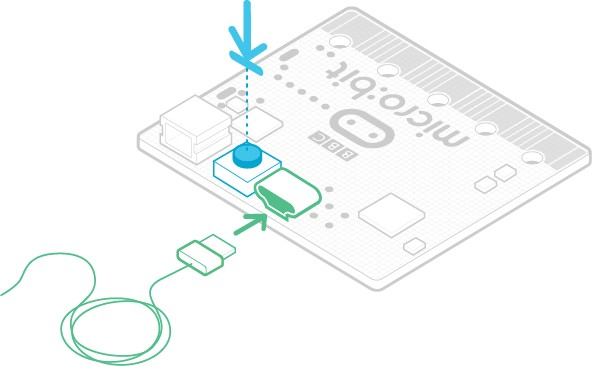

Если вы случайно нажмете кнопку сброса при подключении вашего Микробита, плата Микробит появится в диспетчере устройств компьютера как MAINTENANCE диск вместо MICROBIT. Это называется Режим обслуживания.

7412da33a522b1550c7f0

Чтобы продолжить программирование вашего Микробит, вы должны отключить USB и снова подключить его. Как решить проблему можно прочитать здесь.

Убедитесь, что диск потом отображается как MICROBIT.

Как посмотреть версию прошивки или прошить ваш Микробит

Если вы нажмете на диск MAINTENANCE, вы увидите, какая версия прошивки у вас установлена ​​на вашем microbit. Вы можете найти версию прошивки в файле «version.txt» на диске хранилища microbit. См. страницу микропрограммы microbit для получения дополнительной информации о проверке версии прошивки вашей платы.

Как установить новую версию прошивки написано здесь

ef21ce36e0748188e538e


Компас

142786240484fadadb97a

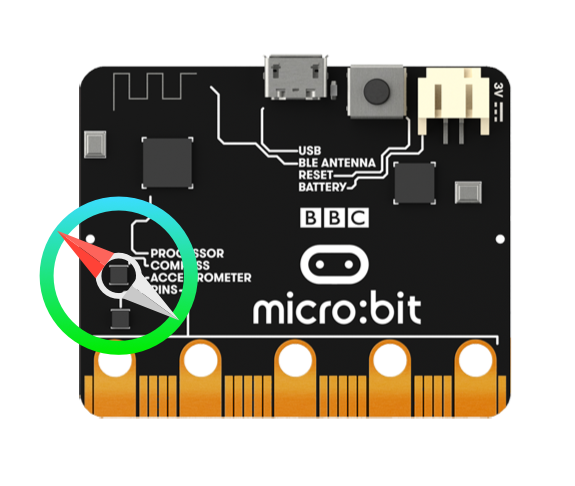

Компас может обнаруживать магнитные поля (здесь ссылка на урок), такие как магнитное поле Земли.

2658aa1b600515caa9824

Так как Микробит имеет компас, можно определить направление, в котором он движется. Микробит может определять, куда он направлен, и движение в градусах. Эти данные могут использоваться Микробитом в программе или передаваться на другое устройство.

Здесь урок по использованию компаса


Акселерометр

67d305ca3f138d935caca

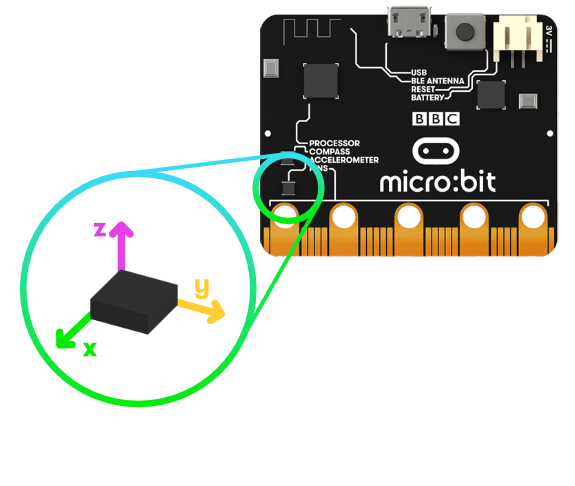

На вашем microbit есть акселерометр, который определяет изменения в скорости microbit. Он преобразует аналоговую информацию в цифровую форму, которую можно использовать в программах. Акселерометр также обнаружит стандартные действия например, встряхивание, наклон и свободное падение.

Что такое акселерометр можно прочитать здесь

Посмотрите это видео, чтобы узнать, как работает акселерометр:

Игра Камень, ножницы, бумага

Урок по работе с акселерометром


Контакты (пины)

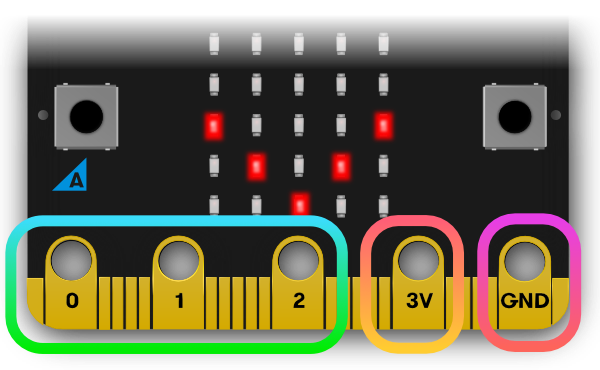

Эти пины могут использоваться для подключения дополнительных модулей и датчиков. Описание блоков в программе MakeCode.

7f461493dafe2ff27d1f0

Урок по работе с пинами платы (автор Тузова О.А.)

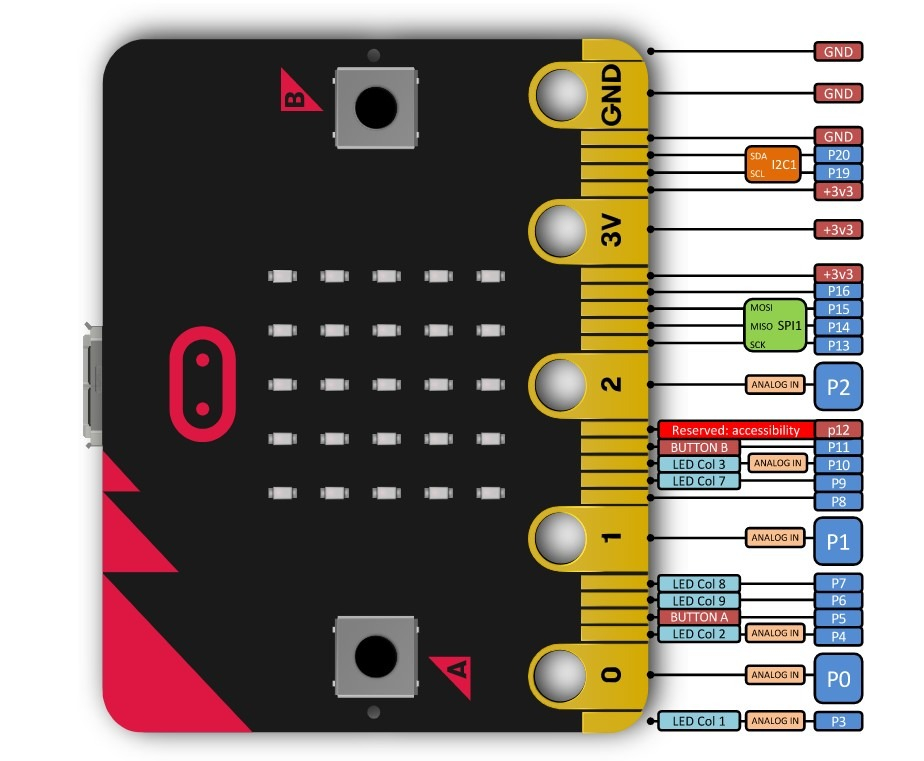

Распиновка платы Микробит

8a8049ceda9cdd26eedef

Проект клавиатура из бананов

Проекты по работе с пинами


Уровень освещенности

2cf263db202b772db45e1

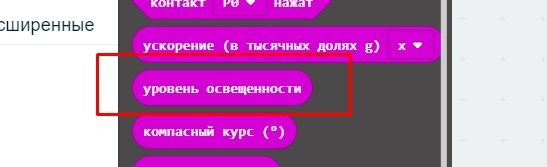

На экране компьютера в программе MakeCode можно использовать датчик уровня освещенности (это очень классные проекты).

c642d95fd66954ac906ce

Узнайте больше о том, как датчик освещенности показывает уровень света в этом видео:

Чтобы работать с этим датчиком вам надо будет подключить Микробит к компьютеру по последовательному порту. Подробнее про подключение по последовательному порту здесь


Датчик температуры

fb443157afe401b29d9eb

Температура измеряется на микробит, определяя, насколько горячий процессор платы. Поскольку он работает почти не нагреваясь и его температура приближается к температуре воздуха вокруг него, температура, которую он измеряет, является хорошим приближением к температуре окружающей среды .

Посмотрите, как microbit измеряет температуру в этом видео:

Урок Термометр своими руками

e7bb5cddf0f351b82e633

Классные проекты с этим датчиком у вас получатся, если подключить Микробит к компьютеру по последовательному порту.

Подробнее здесь


Как мне подключить microbit к моему компьютеру?

Ваш microbit может быть подключен к вашему компьютеру через кабель micro-USB.

Подробнее здесь

ezgif-4-2b2701708b86


Немного о питании Микробит

Когда ваш microbit подключен к вашему компьютеру через micro-USB, ему не нужен другой источник питания. Когда ваш microbit не подключен к вашему компьютеру, планшету или мобильному устройству, вам понадобятся 2 батарейки AAA 1,5 В для его питания. Контакты на разьеме Микробит с маркировкой 3V и GND являются контактами питания.

a500a56562dbafcc39634

К ним можно подключить внешнее устройство, например, мотор, и через Микробит подключить его к аккумулятору или USB, но лучше сделать как написано в этом уроке.


Последовательная связь

Микробит может отправлять и получать данные через последовательную связь . Последовательные данные могут быть переданы через USB или BLE.



Bluetooth

Вы можете увидеть надпись BLE ANTENNA на задней панели вашего микробит. Это служба обмена сообщениями, чтобы устройства могли общаться друг с другом. Микробит -это периферийное устройство, которое может общаться с центральным устройством, таким как смартфон или планшет, который имеет Bluetooth Low Energy (BLE). Микробит может отправлять сигналы и принимать сигналы от центрального устройства, так что другое устройство BLE может контролировать Микробит, или Микробит может управлять другим устройством BLE.

Для любознательных статья, где описаны различия между связью Bluetooth и обычной радиосвязью.

97271d8fdd5711c316c99

Для работы с micro: bit доступны приложения под Android и iOS. Плата соединяется с планшетами и смартфонами, если они имеют BLE 4.1.

Приложения умеют обмениваться данными с платой — на их основе собираются дистанционные пульты управления роботами, удалённые датчики для метеостанций или элементы сигнализаций.

С мобильных телефонов можно загружать на Микробит .hex-файл программы, а на планшетах — даже программировать через web-сайт microbit.org.

Ссылка на официальное мобильное приложение от Microbit.

99d021fd9d595566c5557

Здесь находятся программы к Микробит на Андроид-смартфон от других разработчиков.



Подключение двух Микробит по Bluetooth

95d94f30741fec899f186

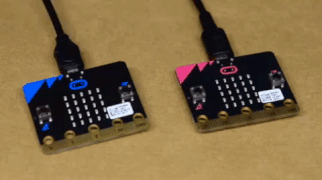

Модуль Bluetooth применяется для подключения плат друг к другу — например для многопользовательских игр.

Как написать программу для Микробит радио написано здесь (автор Тузова О.А.)

335a4edff6c7174787903

В таком случае применяется протокол Nordic Gazell, который позволяет обмениваться данными со скоростью в 2 Мбит/с.

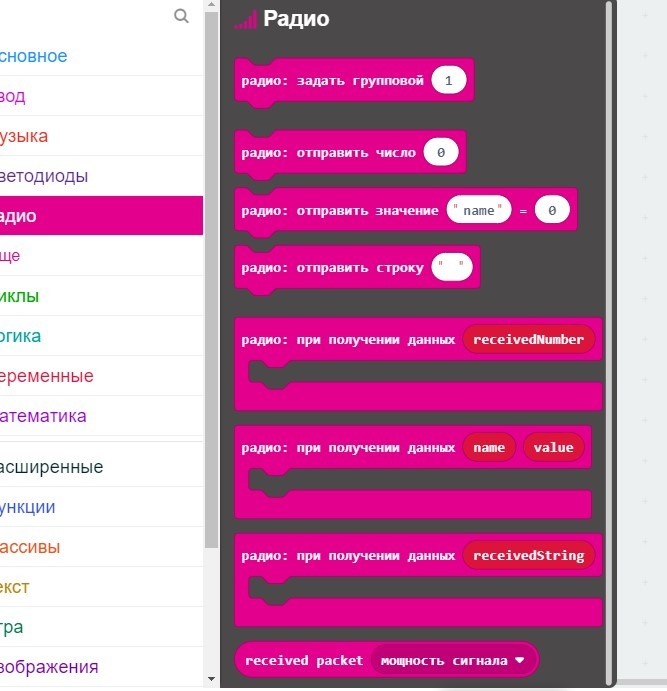

Здесь опыты с использованием радио.

ezgif-4-a3aae0dcd816

А это программы для Микробит с официального сайта + радио

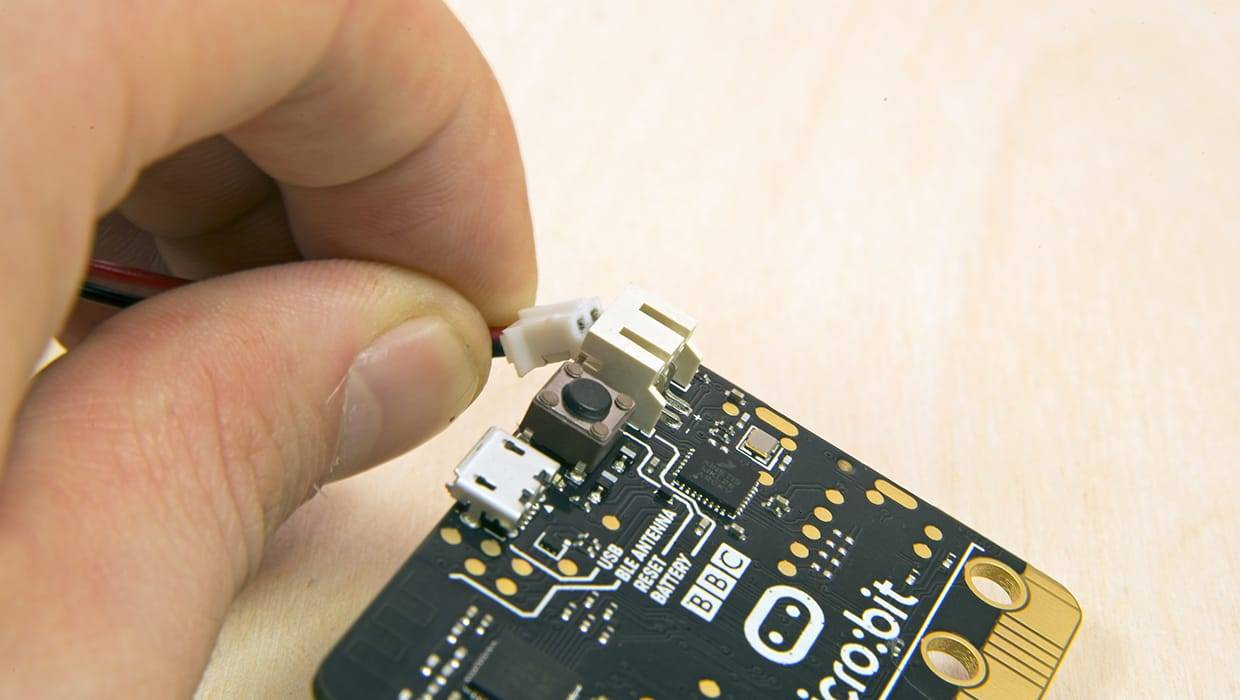

Коннектор батарейного отсека платы microbit (Микробит)

a2120038064edc30cda89


Техническая информация

Более подробная информация доступна на веб-сайте Microbit Foundation.
