Нанобит (Микробит в формате Arduino Nano)
Введение

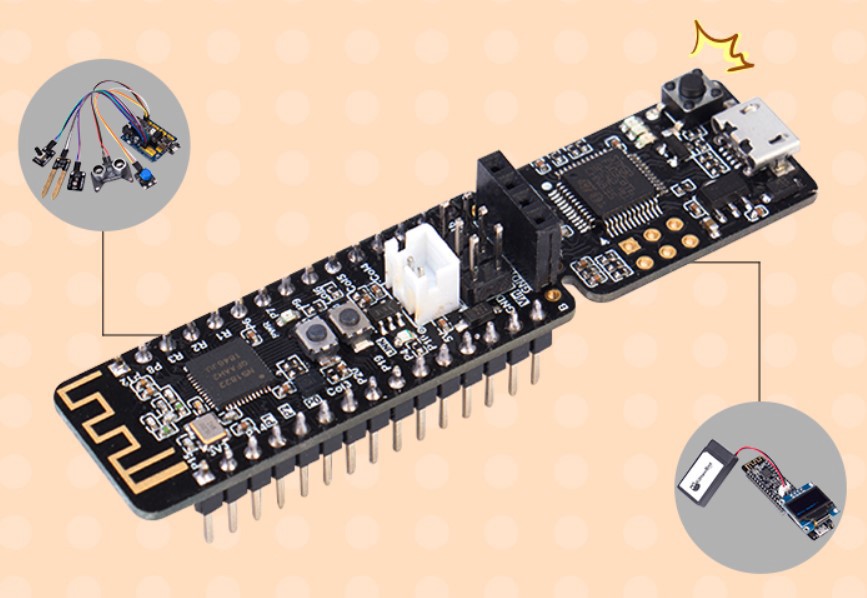

Nanobit — это мини-плата управления, совместимая с платформой программирования Makecode.
Это полный аналог платы Micro:bit ( Микробит )
Основное отличие- маленький размер , более простая возможность работы с пинами для создания твоих проектов и возможность установки OLED дисплея.

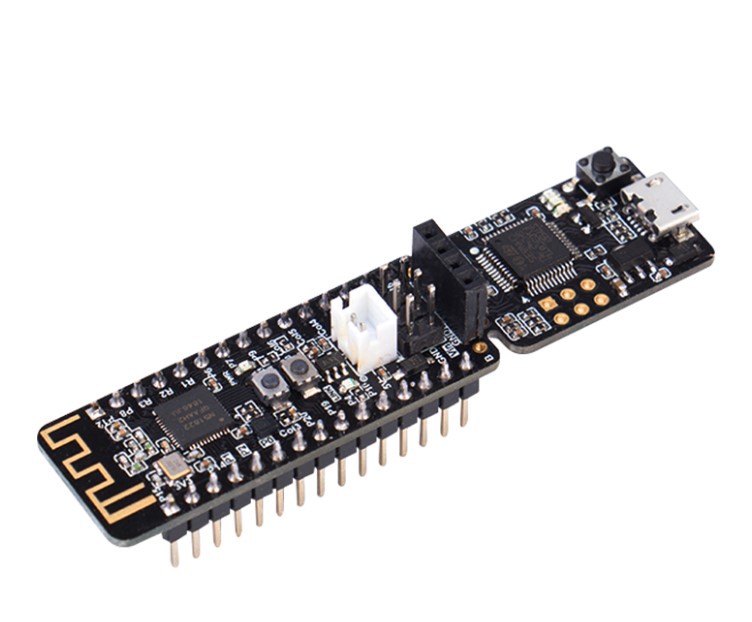

Она выглядит как плата Arduino Nano и поэтому называется Nanobit.
![5](/images/5.jpeg)

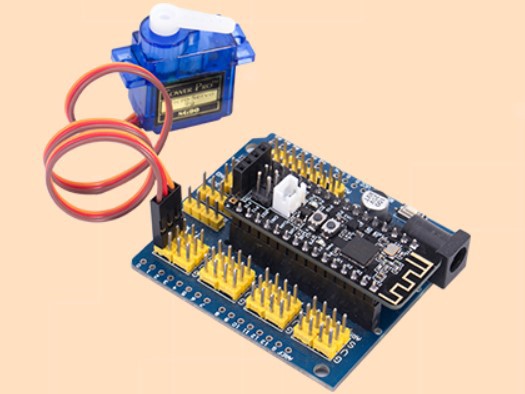

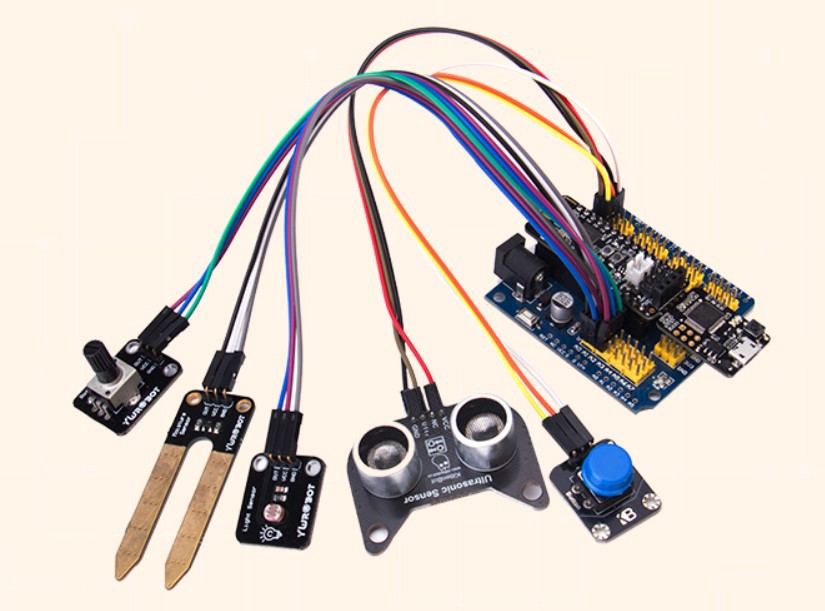

Nanobit совместим с платой расширения Arduino Nano.
![6](/images/6.jpeg)

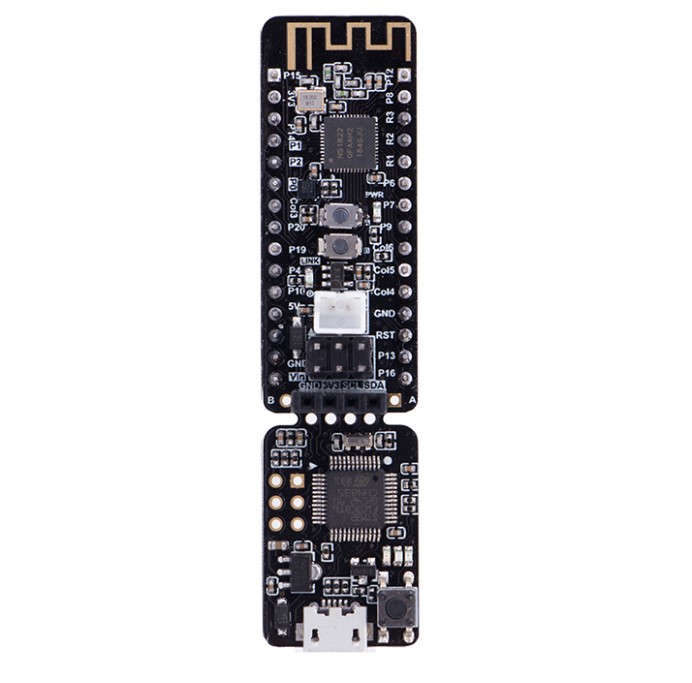

Программный загрузчик в Nanobit соединен с материнской платой. В дальнейшем он может быть отделен,для уменьшения размеров при применении в компактном устройстве.

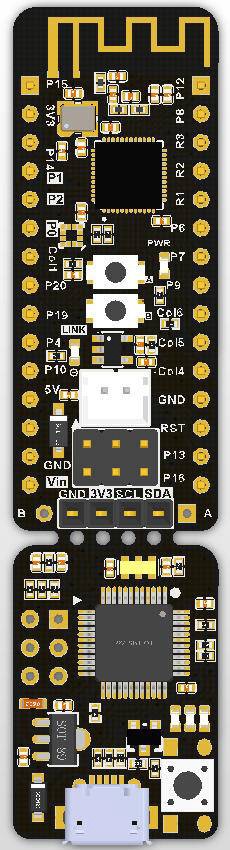

Технические параметры
- Чип Nanobit: nRF51822 ARM Cortex-M0
- Размер: 18,3x75x17 мм
- Вес: 6,9 г
- Беспроводная связь, 2.4G и Bluetooth LE
- Датчик ускорения
- Датчик компаса
- Датчик температуры
- Программируемый светодиод (P15)
- Программируемая кнопка A / B
- Программируемый порт ввода-вывода
- Интерфейс I2C
- Расположение выводов, совместимое с Arduino Nano
- Поддержка программы загрузки как USB-диск
![7](/images/7.jpeg)
Напряжение питания USB: 5 В
Интерфейс с питанием от литиевой батареи PH2.0: 3,7–4,2 В
Входное напряжение Vin pin: 3.3–5V
Рабочее напряжение главной управляющей микросхемы: 3,3 В
Особенности
Nanobit совместим с платформой программирования makecode
Стандартные 2,54-штырьки Pin
Интерфейс I2C совместим с используемым у мейкеров OLED дисплеем
Интерфейс для подключения литиевой батареи
![8](/images/8.jpeg)

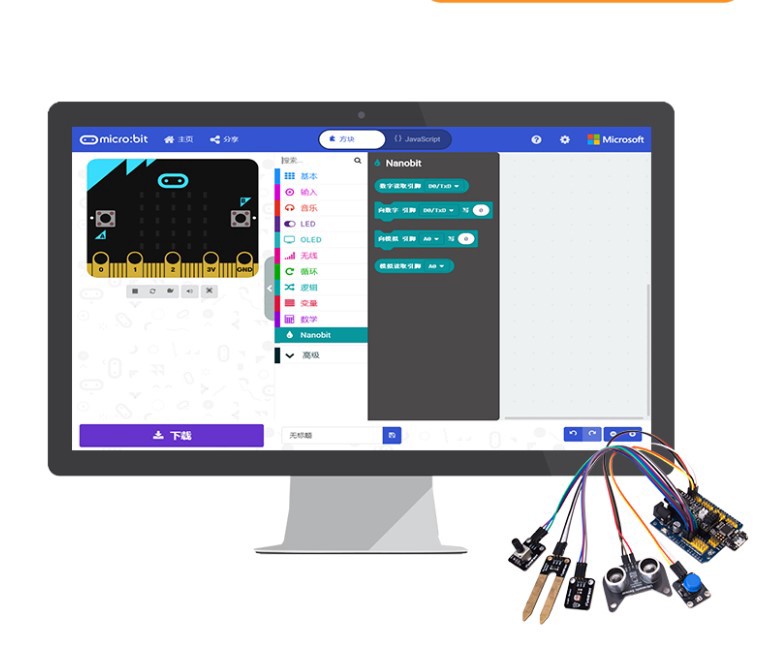

Платформа программирования: Makecode

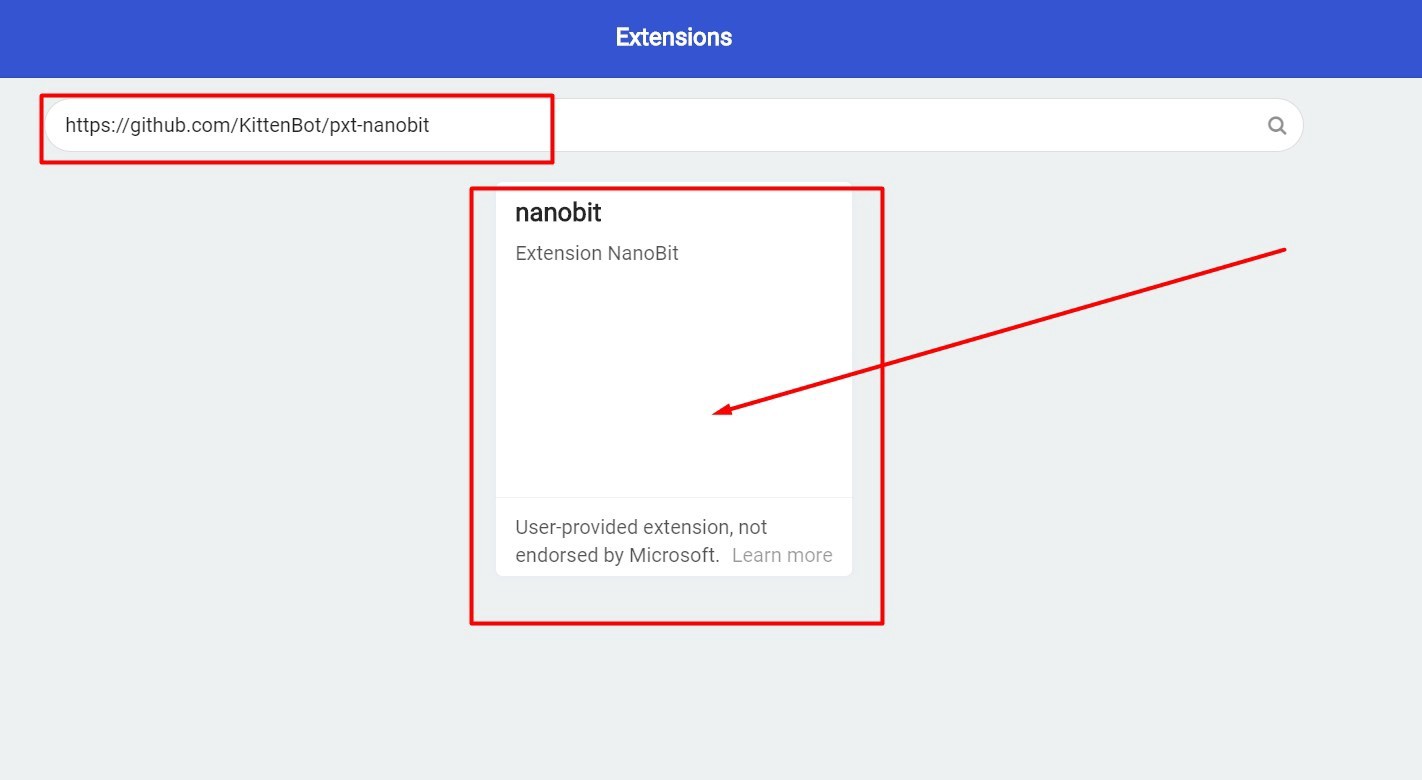

Адрес для расширения https://github.com/KittenBot/pxt-nanobit
![10](/images/10.jpg)
![11](/images/11.jpg)

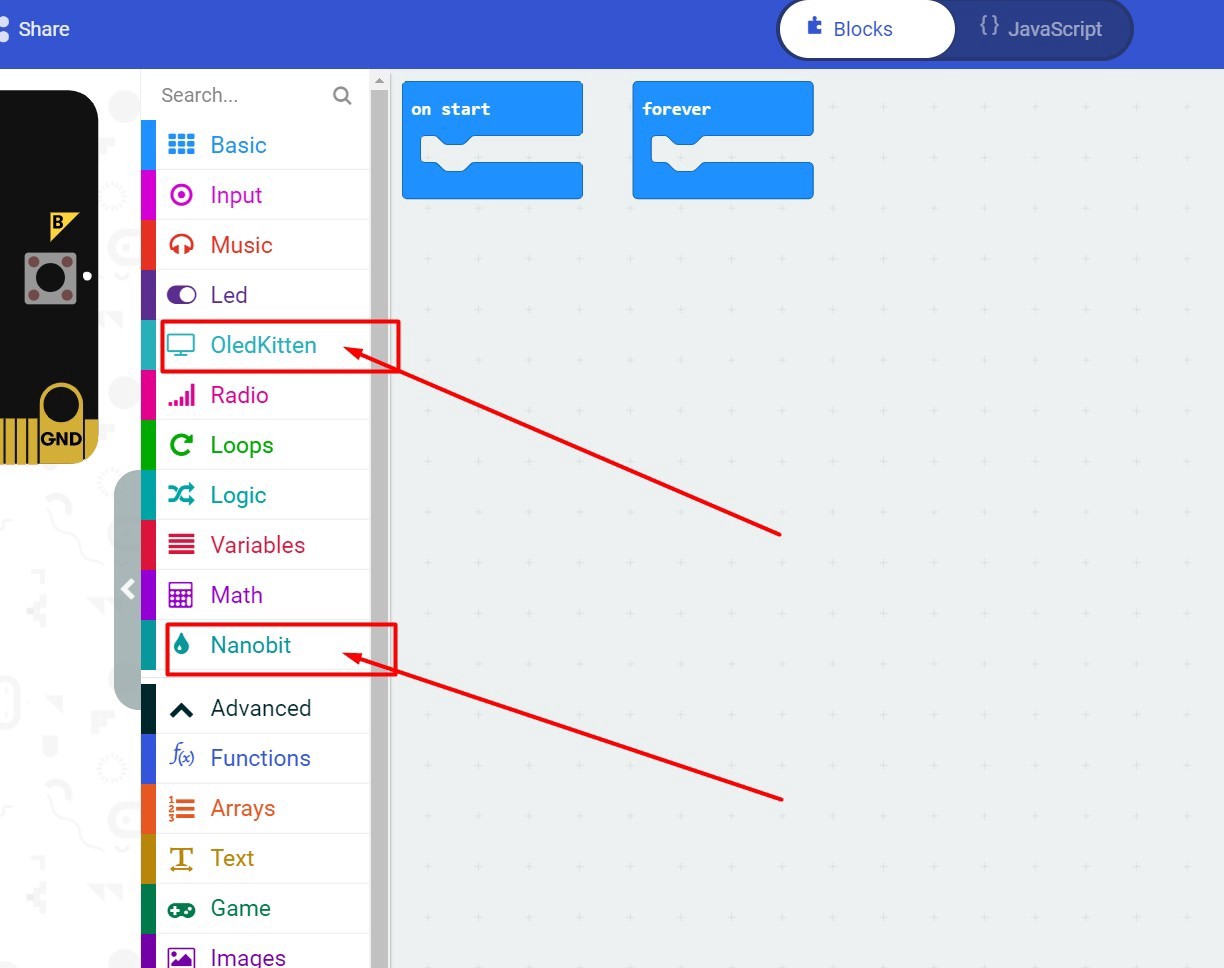

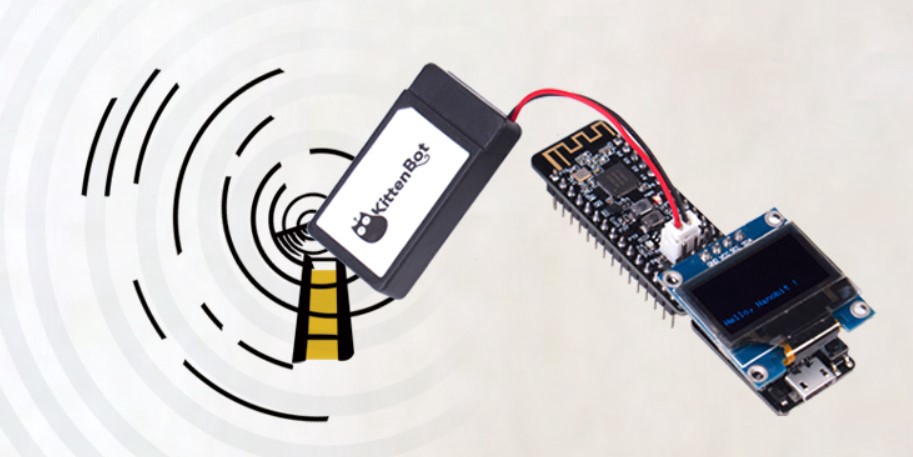

Помимо загрузки расширения Nanobit, автоматически загружается расширение для модуль OLED дисплея.
![25](/images/25.jpeg)

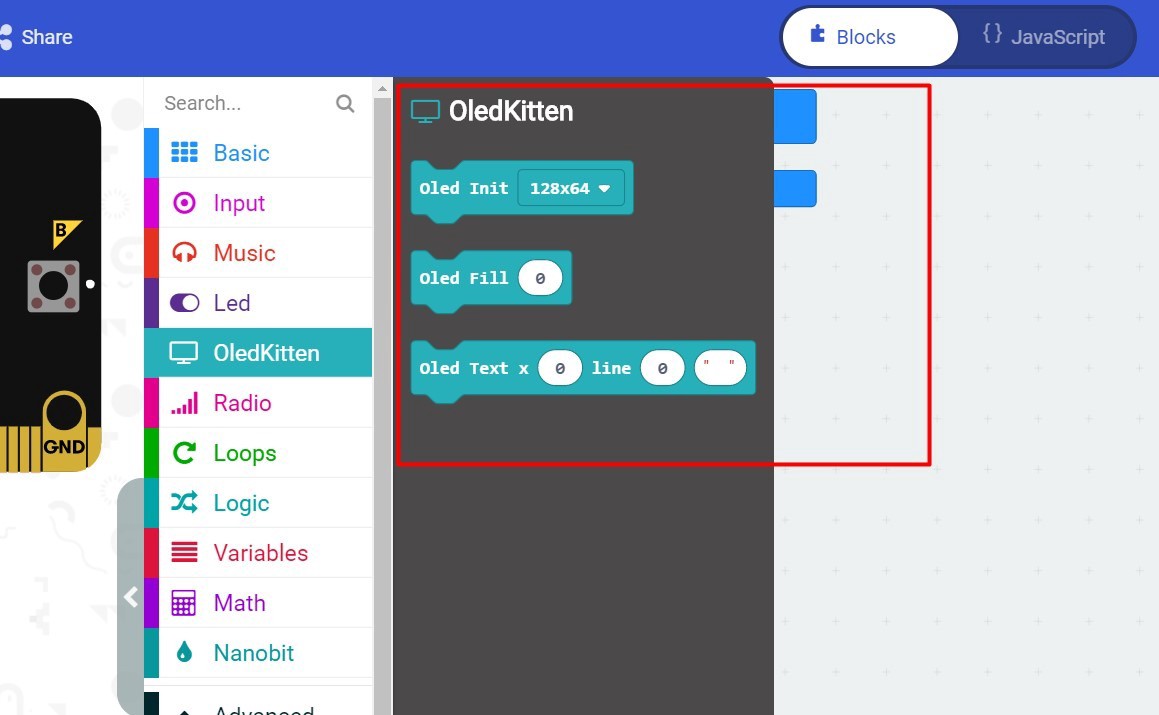

В Nanobit отсутствует матрица 5x5 точек светодиодов , но резервируется интерфейс I2C, что упрощает использование модуля OLED.
![13](/images/13.jpg)
![14](/images/14.jpg)

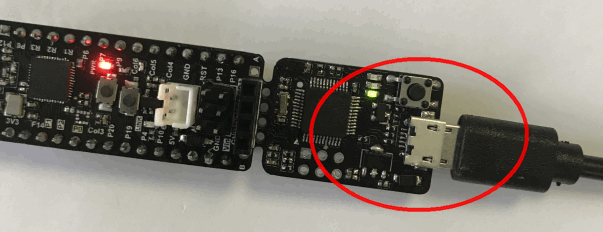

Подключение
![15](/images/15.png)
Компьютер покажет диск нанобита.
![16](/images/16.png)

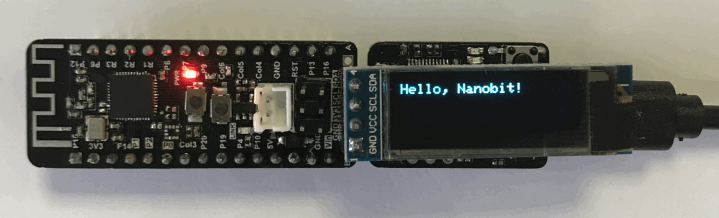

При подключении дисплея вы увидите строчку
![17](/images/17.png)

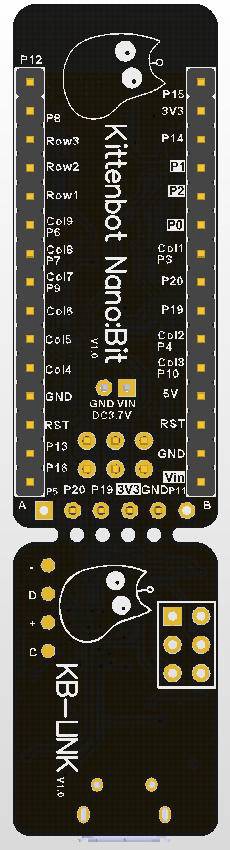

Пины нанобита

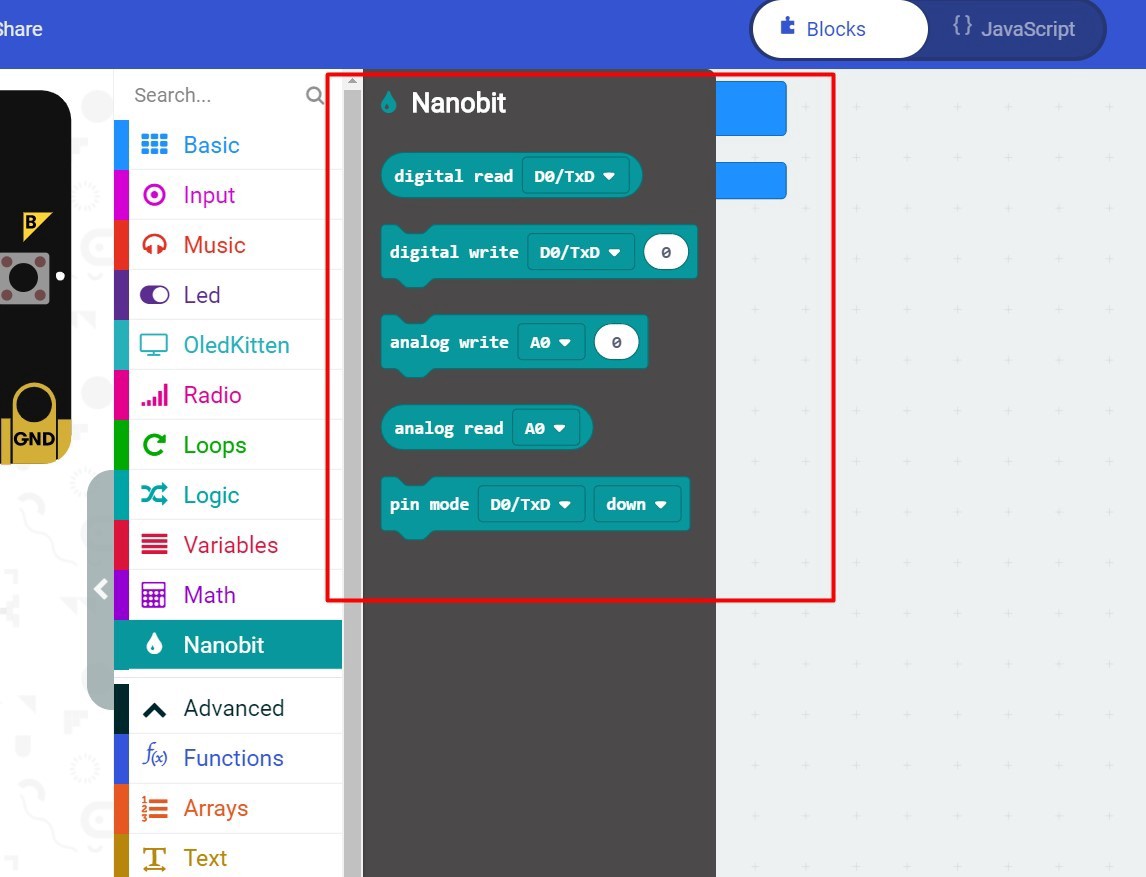

Выводы нанобита идентичны контактам Микробита. Цифровое и аналоговое чтение и запись ввода-вывода может быть выполнено непосредственно через пин-колодку платы.
![18](/images/18.jpeg)

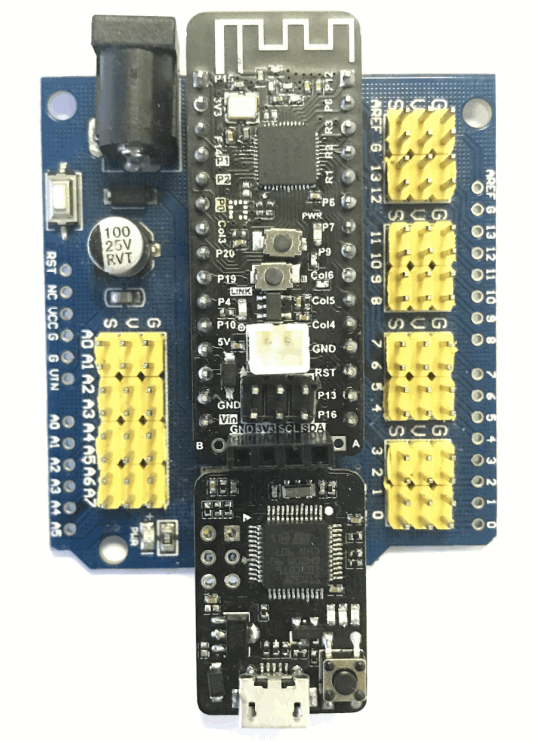

Для удобства работы вы можете подключать платы расширения
![19](/images/19.png)

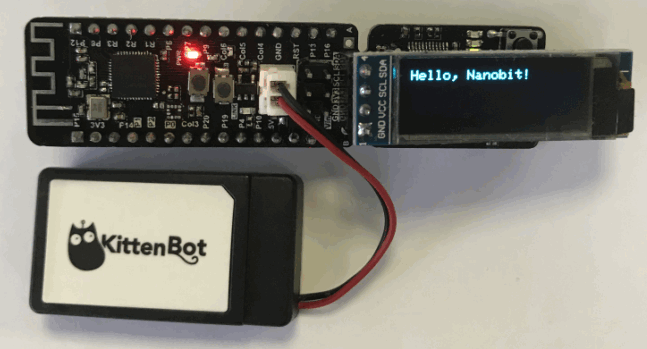

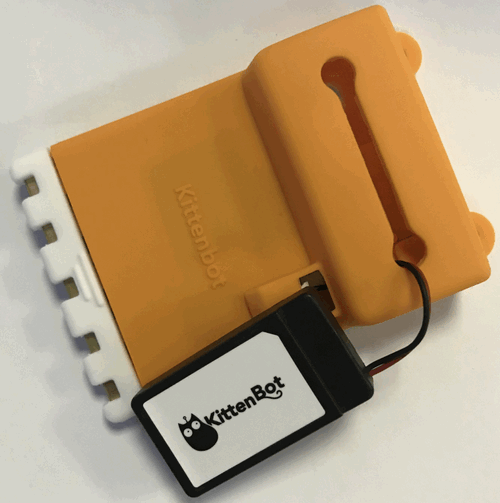

Рекомендуется использовать литиевый аккумулятор.
На Nanobit отсутствует встроенная схема зарядки литиевых батарей .
![20](/images/20.png)
![21](/images/21.png)

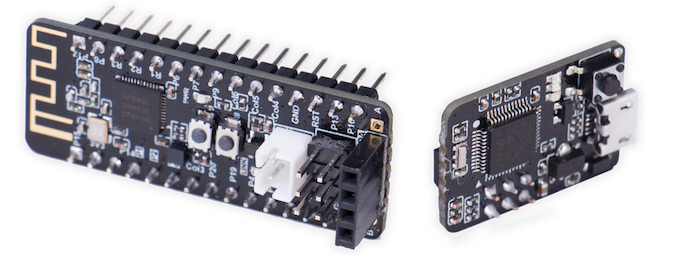

Разделение на плату и загрузчик nanobit
![22](/images/22.png)

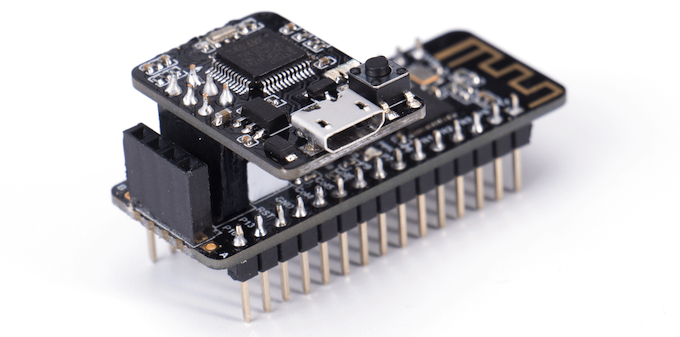

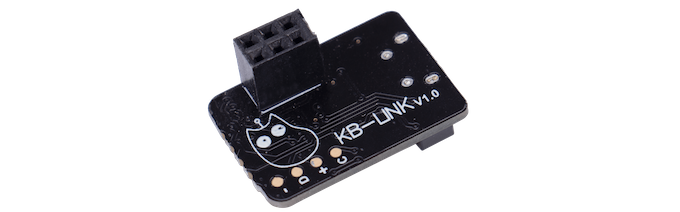

Припаяйте соединительную колодку
![23](/images/23.png)
![24](/images/24.png)
Загрузчик используется для загрузки программы, для подачи питания и для сброса программы. После загрузки программы вы можете отключить его.
