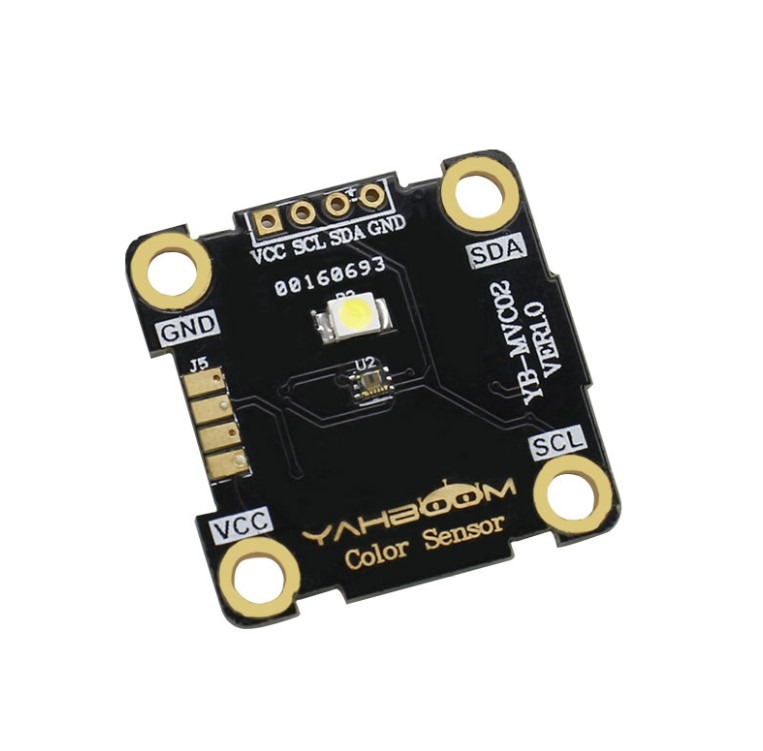

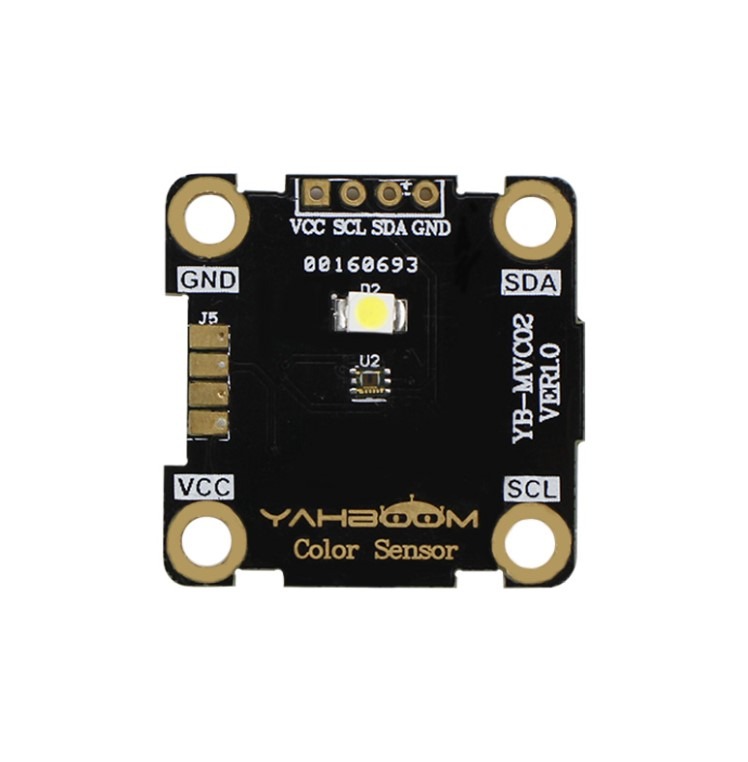

Датчик распознавания цвета - это датчик, который сравнивает цвет объекта
с эталонным цветом, когда два цвета совпадают в пределах определенного диапазона ошибки, результат обнаружения будет выводится в твою программу для принятия дальнейших решений.
Практическое применение
- Сортировщик цвета
- Управление складом
Для его подключения желательно иметь плату расширения для платы Micro:bit ( Микробит ) допустим вот такую.

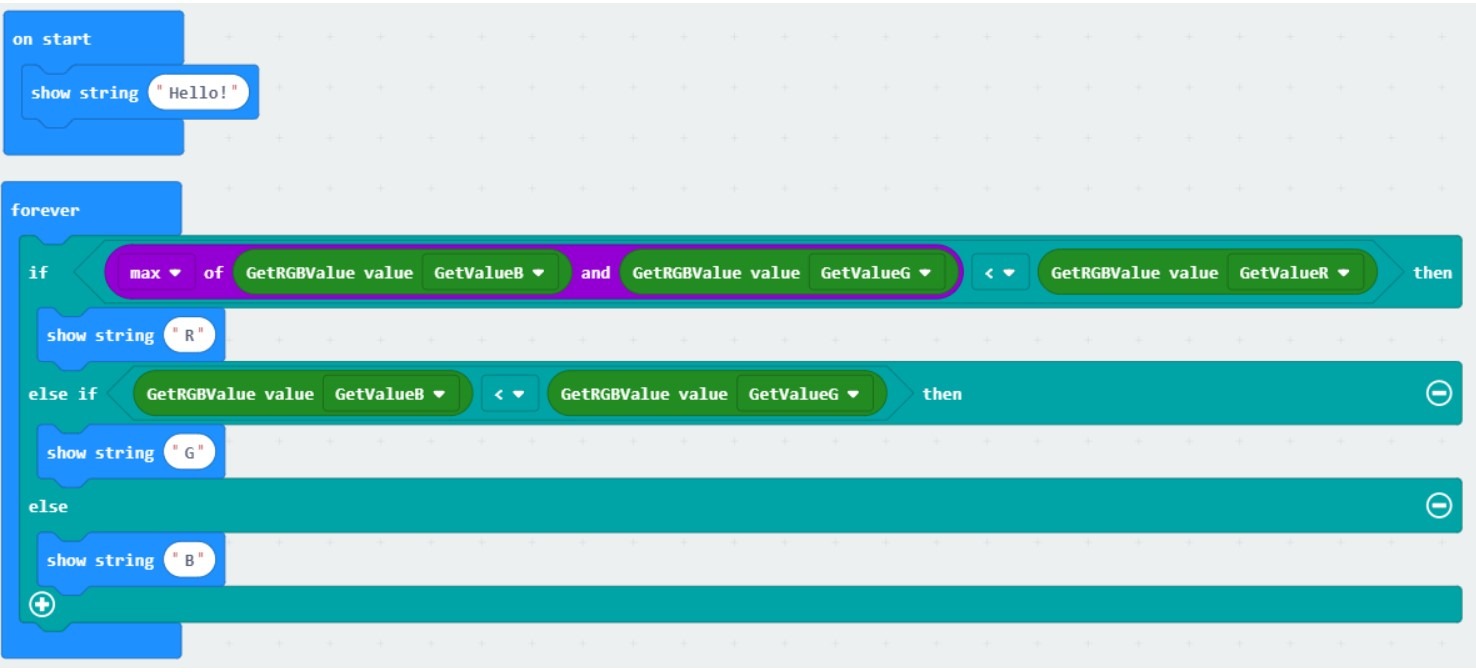

Проект для датчика распознавания цвета здесь

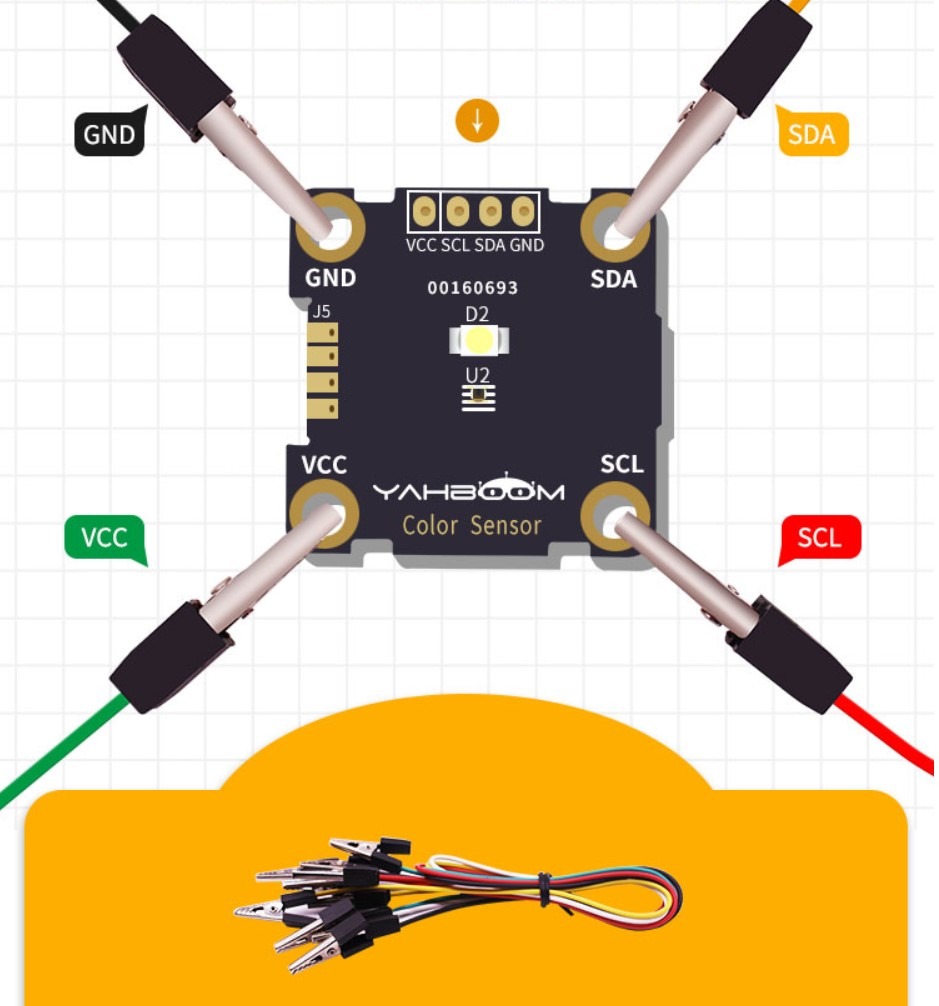

Датчик распознавания цвета имеет возможность подключения 4-х соединительных проводов типа "крокодил" имеет разьемы
- GND, VCC ( 3,3 V ), SCL и SDA.
- SCL ( 19 пин у платы Микробит )
- SDA ( 20 пин у платы Микробит )
Эти контакты служат для передачи данных по I2C порту для Микробит.

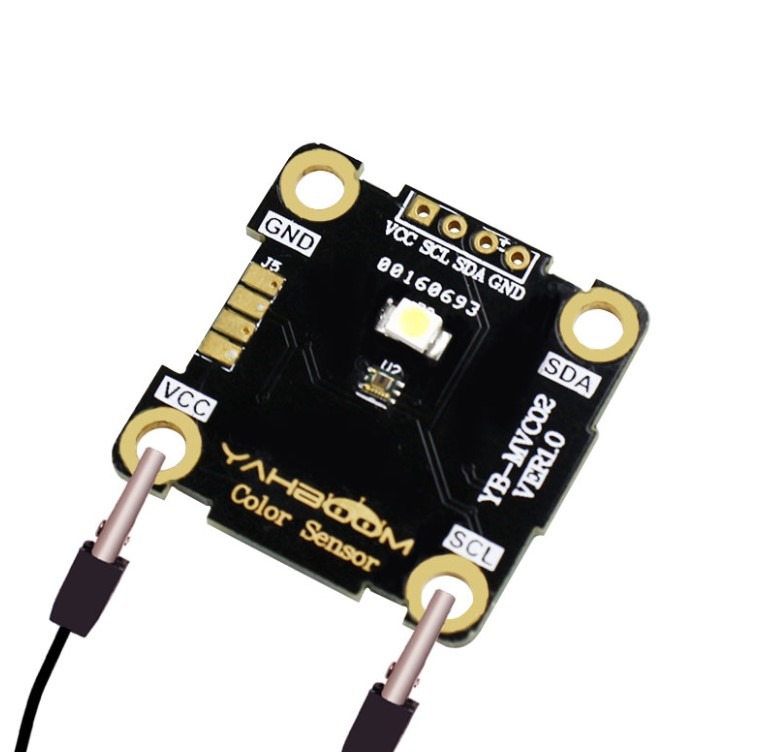

Имеется возможность подпаять штифты для подключения датчика с помощью проводов. для этого имеется 4 отверстия для штифтов.
Рабочее напряжение: 3,3 В / 5 В

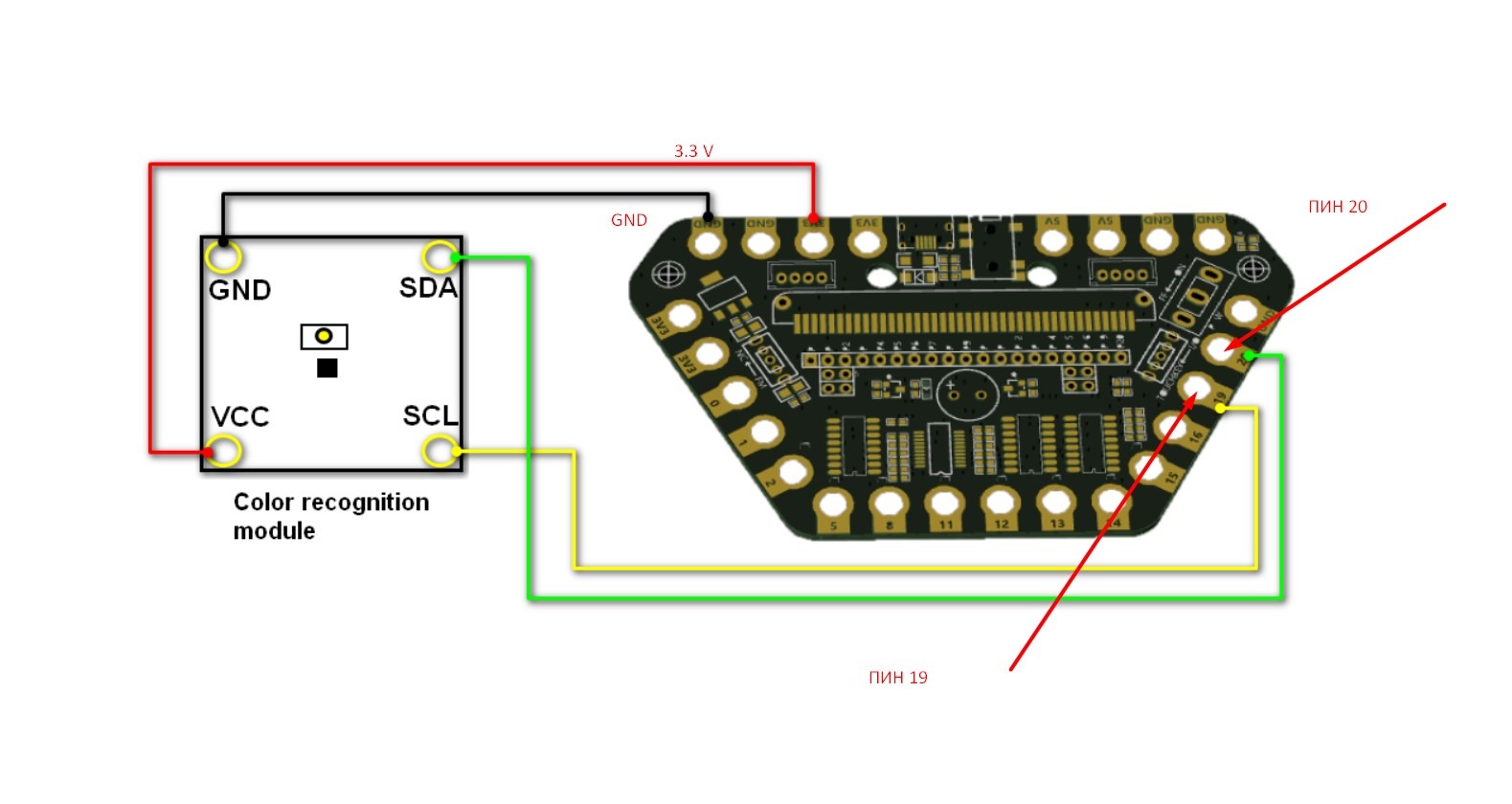

Схема подключения датчика
